一、結構組成與核心控制原理

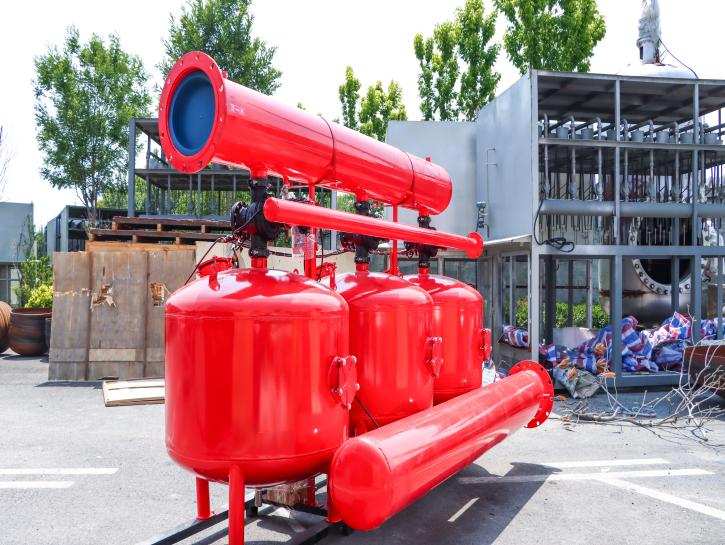

PLC 控制砂石過濾器主要由砂石過濾單元、PLC 控制系統、傳感器模塊、執行機構和人機交互界面構成。砂石過濾單元是水質凈化的核心，包含罐體、石英砂濾料層、布水器、集水器等；PLC 控制系統作為 “大腦”，內置可編程程序，負責接收信號、邏輯判斷和發出指令；傳感器模塊包括壓差傳感器、液位傳感器、流量傳感器等，實時采集設備運行參數（如進出水壓差、過濾流量、液位高度等）；執行機構由電磁閥、氣動閥、水泵等組成，執行 PLC 發出的過濾、反沖洗、排污等指令；人機交互界面（如觸摸屏）則用于參數設置、狀態監控和故障報警，實現人機交互。

其核心控制原理基于預設程序與實時數據的結合：用戶通過人機界面設定過濾參數（如反沖洗壓差閾值、過濾時間、反沖洗時長等），PLC 控制系統實時接收傳感器傳輸?shù)倪\(yùn)行數據，當數據達到預設條件（如壓差≥0.1MPa 或過濾時間≥8 小時），PLC 立即觸發邏輯判斷，向執行機構發出指令，自動啟動反沖洗程序。反沖洗過程中，PLC 全程監控各閥門狀態、水流方向和時間，確保反沖洗按預設流程完成，待參數恢復正常后，自動切換回過濾狀態。

二、PLC 控制的突出優勢

1.控制精度高且穩定：PLC 采用數字化控制，指令執行誤差可控制在毫秒級，相比傳統繼電器控制或時間繼電器控制，能更精準地控制閥門啟閉時間、反沖洗水流壓力和時長。即使在水質、水量波動的情況下，也能通過實時參數調整控制邏輯，保證過濾效果穩定，出水水質波動范圍≤±1NTU。

2.程序靈活可定制：PLC 的控制程序可根據實際需求靈活編寫和修改，支持多種控制模式（如壓差優先、時間優先、手動強制等）。例如，針對工業循環水系統，可設置 “壓差超標立即反沖” 模式；針對農業灌溉淡季，可切換為 “定時反沖 + 低流量運行” 模式，滿足不同場景的個性化需求。

3.故障自診斷與保護：PLC 系統內置故障檢測程序，可實時監測傳感器、閥門、水泵等部件的運行狀態。當出現傳感器故障、閥門卡堵、水壓異常等問題時，立即觸發報警（聲光報警 + 界面提示），并自動執行保護動作（如停機、切換至旁通），避免設備損壞，同時記錄故障代碼，便于快速排查維修。

4.數據記錄與追溯：PLC 可自動存儲設備運行數據，包括過濾時長、反沖洗次數、進出水壓力、流量等關鍵參數，存儲周期可達數月至數年。用戶可通過人機界面或數據導出功能查看歷史數據，分析設備運行規律、水質變化趨勢，為系統優化和維護提供數據支持。

三、工作流程詳解

過濾階段：設備啟動后，PLC 控制進水閥開啟、反沖洗閥和排污閥關閉，原水經布水器均勻進入砂石過濾單元，通過石英砂濾料層截留雜質，凈化后的水經集水器從出水口流出。此時，壓差傳感器、流量傳感器實時向 PLC 傳輸數據，人機界面動態顯示運行狀態（如 “過濾中”“當前壓差 0.03MPa”）。

反沖洗觸發與執行：當 PLC 檢測到進出水壓差達到預設閾值（如 0.12MPa），或過濾時間累計達到設定值（如 12 小時），立即進入反沖洗流程：首先關閉進水閥，開啟排氣閥釋放罐內壓力；隨后開啟反沖洗進水閥和排污閥，反沖洗水逆向沖洗濾料層，同時 PLC 控制反沖洗水泵啟動，維持設定的反沖洗壓力（如 0.2MPa）；反沖洗持續預設時間（如 60 秒）后，關閉反沖洗閥，開啟正沖洗閥進行短時間正沖（如 30 秒），清除殘留雜質。

恢復與待機：正沖洗結束后，PLC 關閉排污閥和正沖洗閥，重新開啟進水閥，設備恢復過濾狀態。若長時間無用水需求，PLC 可根據流量信號自動切換至待機模式，降低能耗。

四、產品核心特點

1.自動化程度高：從過濾啟動到反沖洗完成全程無需人工干預，支持無人值守運行，大幅降低人工成本，尤其適合大型水處理站、偏遠地區供水系統等場景。

2.運行效率提升：通過精準控制反沖洗時機和時長，反沖洗水耗比傳統手動控制減少 20%-40%，濾料使用壽命延長 1-2 年，設備綜合運行效率提升 15% 以上。

3.兼容性強易集成：支持與上位機（如 SCADA 系統）、物聯網平臺對接，通過 RS485、以太網等通訊協議上傳數據，實現遠程監控、參數調整和集中管理，適應智能化工廠、智慧水務的建設需求。

4.操作簡便直觀：人機界面采用中文菜單設計，圖標化顯示設備狀態，參數設置只需通過觸摸屏點擊完成，無需專業編程知識，操作人員經簡單培訓即可上手。

5.適應惡劣環境：PLC 控制器和關鍵部件采用工業級設計，抗干擾能力強，可在 - 10℃-60℃、濕度≤90% 的環境下穩定運行，適應戶外、車間等復雜工況。

五、典型應用場景

1.工業循環水處理：在鋼鐵、化工、電力等行業，循環水系統對水質穩定性要求高，且設備需連續運行。PLC 控制砂石過濾器可精準控制反沖洗，避免因人工操作不當導致的水質波動，保護換熱器、冷卻塔等關鍵設備。

2.市政自來水廠預處理：自來水廠原水水質隨季節變化明顯（如雨季濁度升高），PLC 系統可通過程序調整反沖洗頻率，保證濾后水濁度穩定在 1NTU 以下，減輕后續消毒工藝負擔。

3.大型污水處理廠深度過濾：污水處理廠尾水回用前需深度過濾去除懸浮物，PLC 控制的砂石過濾器可與污水處理系統聯動，根據進水負荷自動調整運行參數，確保出水達標回用。

4.礦山廢水處理：礦山廢水含高濃度懸浮物和重金屬，水質復雜且波動大。PLC 系統可通過故障自診斷功能及時發現濾料板結、管路堵塞等問題，并聯動加藥系統調整藥劑投加量，提升處理效率。

5.農業園區集中灌溉：大型農業園區灌溉面積廣、用水時間集中，PLC 控制的砂石過濾器可根據灌溉開啟時間自動啟動，結合液位傳感器實現水箱水位聯動控制，保證灌溉高峰期供水穩定。

控制精度達到毫秒級，通過實時監測進出水壓差、流量等參數，精準調控閥門啟閉和反沖洗時長，確保出水水質波動≤±1NTU，過濾效果穩定可靠。程序可靈活定制，支持壓差優先、時間優先等多種模式，能根據工業循環水、農業灌溉等不同場景需求動態調整。

具備完善的故障自診斷功能，可自動識別傳感器故障、閥門卡堵等問題并觸發保護機制，配合數據記錄追溯功能，便于運維優化。反沖洗水耗比傳統設備減少 20%-40%，濾料壽命延長 1-2 年，綜合運行效率提升 15% 以上，兼具節能與經濟性。
